傳承系列巖石三軸試驗系統

      規格型號：CCST201

傳承201系列巖石三軸測試系統采用德國DOLI公司原裝進口的EDC全數字伺服測控器。這種控制器具有多個測量通道，可以對其中任意一通道進行閉環控制，而且可以在試驗中可以對控制通道進行無沖擊轉換。該控制器的操作方便，容錯性強、測量準確、保護功能全、控制精度高。

傳承201系列巖石三軸測試系統可以完成恒試驗力控制、恒速率試驗力控制（等速加載）、恒活塞位置控制（剛度試驗）、恒活塞位移速率控制、恒試樣變形（應變）控制、恒速率試樣變形（應變）控制（等速加載）；圍壓加載系統可以完成恒圍壓控制、恒速率圍壓控制（等速加壓）。

      傳承系列巖石三軸試驗系統

1）符合國際巖石力學學會ISRM巖石三軸測試要求；

2）符合美國ASTM D2664-04標準

3）符合SL264-2001《水利水電工程巖石試驗規程》試驗方法

主要技術規格

1.加載框架  最大試驗力：1000kN，剛度：10GN/m

2.加載油缸  額定壓力：21MPa，最大載荷：1000kN

3.試驗力傳感器  壓力室內置稱重式傳感器，量程：0-1000kN；精度：0.1%FS

4.巖石變形引伸計  軸向量程：5mm；徑向量程：1.6mm;精度：1%，軸向采用2個LVDT，5.徑向采用1個LVDT，環形測量

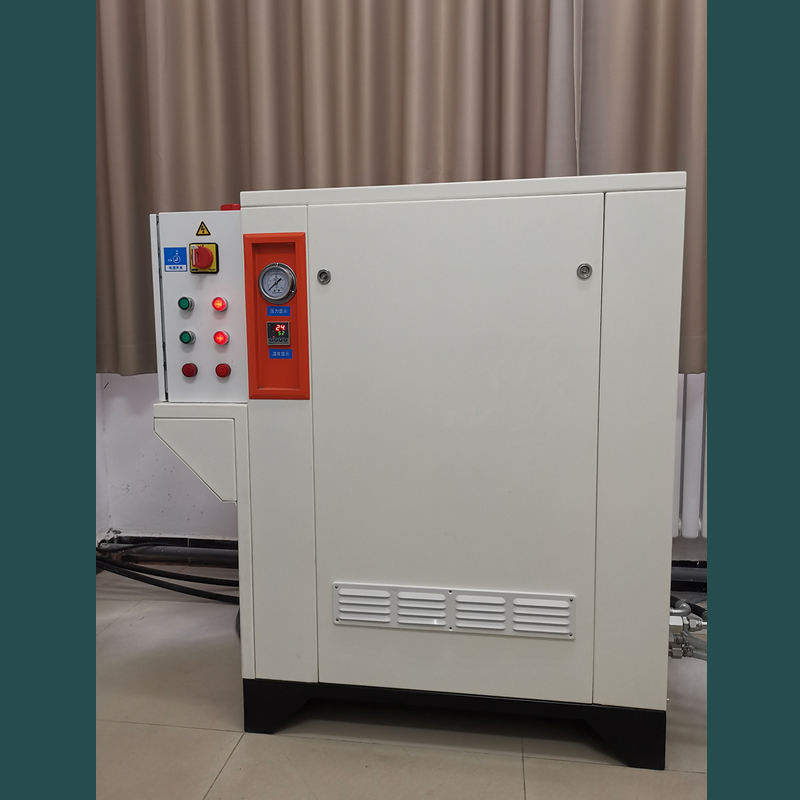

6.伺服油源  額定壓力：21MPa;流量10L/min

7.伺服閥   D633-20L/min（美國）

8.全數字伺服控制器 德國DOLI公司EDC 220

9.三軸壓力室  最大壓力：100 Mpa；

10.試樣尺寸：Ф50×100mm；Ф25.4×50mm（其它尺寸可定制）

11.圍壓加載裝置  最大壓力100Mpa

12.壓力傳感器 量程：0-100Mpa；精度：0.1%FS

13.冷卻系統功率：1P，泵流量：0.5m3/h，最低溫度：10℃

     可根據需要擴展聲發射試驗?zāi)K、聲波試驗?zāi)K、孔隙水試驗?zāi)K、流變試驗?zāi)K等，如需其它規格型號可聯系我們。
